使用与操作

1、开启电柜门锁将塑盒断器拨至 ON 的状态。

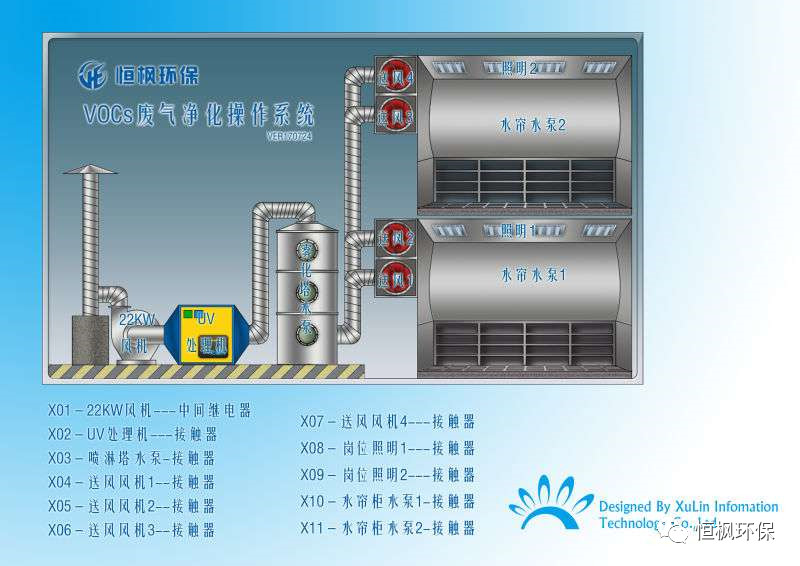

2、关闭电柜门锁

3、启动风机：触控显示屏上 22KW 风机 相应的画面启动，此时可以调整风机变频器的调速旋钮调整风机速度以达到控制要求关闭时再次点击即可。

4、启动 UV 处理机：触控显示屏上 UV 处理机相应画面则可启动 UV 处理机的运行，关闭时再次点击即可。

5、启动雾化塔水泵：触控显示屏上雾化塔水泵相应画面启动雾化塔水泵运行，关闭时再次点击即可。

6、启动送风 1/2/3/4：触控显示屏上的送风相对应的画面启动相应的送风，关闭时再次点击即可

7、启动照明1/2: 触控显示屏上的照明相对应的画面启动相应的照明，关闭时再次点击即可。

8、水帘水泵 1/2: 触控显示屏上的水帘水泵相对应的画面启动相应的水帘水泵，关闭时再次点击即可。

故障处理

电柜的检修务必要求操作人员具有相应资格。否则将有可以造成人员伤亡及财产损失！

 产品参数

注意事项

1、请电源接入规格：AC 380V    三相四线+PE

2、请根据电柜中变频器功率以及其它辅助设备的功率确定输入导线的大小（建议：22KW:22mm^2  30KW:mm^2  37KW:mm^2）

3、现场接地请确保导线大小合适，接地牢靠，接地电阻数据请参考相应国标。

4电柜的操作，检修务必要求操作人员具有相应资格。否则将有可以造成人员伤亡及财产损失！
